可用于空间狭窄的应用
大速比(插入式小齿轮)
两端均可安装空心轴
高能效(每级效率达到98%)
机械结构
级数:2或3
安装:底脚安装或者法兰安装型号(B5、B14、搅拌机、挤出机),扭力臂
轴:实心轴,空心轴
典型应用
搅拌机驱动器
运载车驱动器
货架存取设备
垂直输送机
|

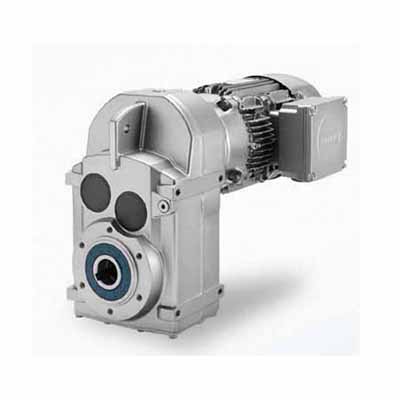

平行轴式减速电机 |
型号 |
FZ29 … FZ129 (2-stage) |
规格 |
8 |
扭矩范围[Nm] |
150 … 4,850 |
速比 |
3.57 ... 65.21 (2-stage) |
电机功率范围[kW] |
15 |
西门子减速电机优点
♦效率高,投资回报快。
♦SIMOGEAR 减速电机的设计实现较高的能源效率。在SIMOGEAR齿轮箱采用了插入式小齿轮轴, 与键连接齿轮相比,可实现大速比。这意味着可以采用效率≥ 96% 二级传动同轴式或平行轴式齿轮箱,取代效率为 94%的三级传动齿轮箱。SIMOGEAR 二级伞齿轮 - 斜齿轮减速电机 (B) 的效率≥ 96 %。
♦速比范围 i tot = 3.5 ~ 60,专为满足输送技术要求而设计。
♦若与效率等级为 IE2 ,西门子 1LE0 电机配套使用,SIMOGEAR 减速电机可显著节能,降低能耗。
♦结构极为紧凑,重量轻,易于安装在空间狭小的机器或系统中采用集成端盖,取代了过渡盘和端盖,从而降低了机器或系统的重量和空间需求。 另外,通过采用集成端盖,还减少了连接界面和密封面数量。
♦采用MODULOG 模块化设计原理,具有高度灵活性
SIMOGEAR 减速电机配用的电机采用了西门子久经验证的MODULOG 模块化原理进行设计 。
该模块化系统的核心是,基础型电机可运行于国际电网条件,额定功率0.09 到 55 kW(4/2/6 极) 。
在非传动端,还可定制一个安装轴系统,用于安装制动器、逆止器、旋转脉冲编码器、外部风扇和防雨罩。
这可确保高利用率,缩短交货时间。
